DIN6319 Сферическая шайба Выпуклая и вогнутая самовыравнивающаяся шайба: фиксация углового отклонения сборки

Что вызывает угловое отклонение в болтовых соединениях

В тяжелом промышленном производстве и сборке прецизионного оборудования угловое отклонение болтовых соединений является одной из наиболее игнорируемых, но влиятельных скрытых проблем. Неровные обработанные поверхности, сварочная деформация, осадка фундамента оборудования и ошибки при ручной установке — все это приведет к непараллельным установочным плоскостям. При длительной тяжелой нагрузке и механической вибрации небольшие углы наклона будут постоянно создавать изгибающее напряжение на болтах, что приводит к износу резьбы, усталости болтов, ослаблению и даже внезапному разрушению.

В большинстве традиционных решений сборки для облегчения крепления используются обычные плоские или пружинные шайбы. Однако эти обычные крепежные детали играют лишь простую роль в распределении давления и предотвращении ослабления. Они вообще не имеют возможности компенсации угла и не могут устранить эксцентричную изгибающую силу. Для высокоточных форм, гидравлического оборудования и тяжелых стальных конструкций использование обычных шайб значительно снизит стабильность сборки и сократит общий срок службы оборудования.DIN6319 Сферическая шайба Выпуклая и вогнутая самовыравнивающаяся шайбаидеально решает давнюю проблему углового отклонения сборки в отрасли. Его уникальная выпукло-вогнутая парная сферическая структура может активно адаптироваться к наклонным монтажным поверхностям, преобразовывать неравномерное напряжение изгиба в равномерное осевое давление и существенно защищать безопасность и стабильность болтовых соединений.

Шайба DIN6319 и традиционные шайбы: сравнение основных характеристик

Чтобы помочь инженерам и покупателям точно выбрать крепеж для различных условий работы, мы проводим углубленное сравнение характеристик самовыравнивающихся сферических шайб и обычных плоских/пружинных шайб. Структурные дефекты традиционных шайб полностью проявляются при тяжелых условиях эксплуатации и при сборке под наклоном, в то время как структурные преимущества комплектов DIN6319 полностью отражаются.

Элемент сравнения	Обычная плоская шайба/Пружинная шайба	DIN6319 Набор сферических шайб
Возможность компенсации угла	Нет, не может адаптироваться к наклонным поверхностям.	Поддержка компенсации отклонения угла 3-4°, активное самовыравнивание
Напряженное состояние болта	Легко создавать изгибающие напряжения и эксцентричную нагрузку.	Устранение изгибающей силы, чистый подшипник осевого напряжения
Устойчивость к вибрации	Плохо, легко ослабляется при длительной вибрации.	Стабильная установка, эффективно противостоит ослаблению вибрации.
Срок службы	Короткие, легко вызываемые усталостные повреждения болта	Длительный срок службы, сокращение частоты обслуживания оборудования.
Применимые сценарии	Подходит только для плоской сборки и легкой нагрузки.	Профессионал для тяжелой, неровной и наклонной сборки.

Из сравнения становится очевидным, что традиционные шайбы могут удовлетворить только самые основные потребности в креплении. Столкнувшись с неровными монтажными поверхностями и условиями работы с тяжелыми нагрузками, они не смогут компенсировать структурные ошибки. В отличие,DIN6319 Сферическая шайба Выпуклая и вогнутая самовыравнивающаяся шайбапрофессионально разработан для компенсации промышленных ошибок. Он может автоматически регулировать угол установки в соответствии с фактическим состоянием установки, обеспечивая вертикальное и равномерное напряжение каждого болта, что является незаменимым основным преимуществом при промышленной сборке высокого стандарта.

Основной принцип работы комплектов сферических шайб

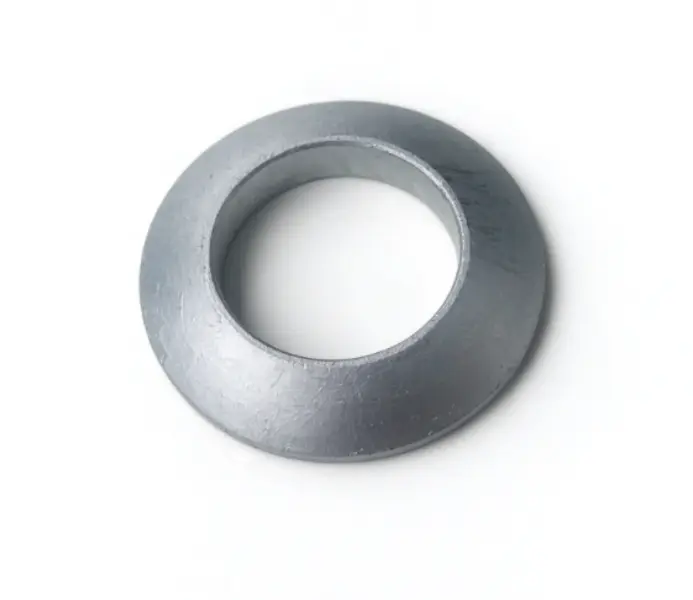

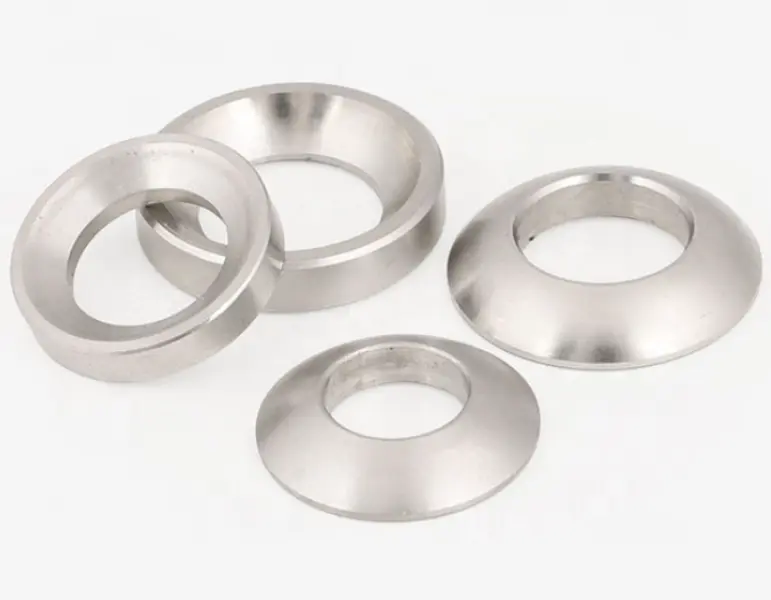

ПолныйКомплект самовыравнивающихся шайб DIN6319 состоит из подобранных выпуклых шайб C-типа.и вогнутая шайба типа D. После прецизионной ковки и сверхтонкого шлифования сферическая контактная поверхность становится гладкой и плоской, с высокой точностью подгонки и гибкими характеристиками скольжения. Во время установки оборудования, когда монтажная плоскость наклонена или смещена, выпуклые и вогнутые изогнутые поверхности могут свободно скользить, обеспечивая самокоррекцию угла, полностью прилегая к болту и прижимаемой поверхности заготовки.

Этот принцип работы полностью меняет состояние принудительной сборки традиционных плоских прокладок. Это позволяет избежать скручивания и изгиба болтов, вызванных принудительной калибровкой ошибок установки, гарантирует, что система соединений всегда находится в оптимальном напряженном состоянии, и значительно повышает общую жесткость и стабильность механического оборудования.

Марка материала	Максимальная непрерывная рабочая температура	Рекомендуемый коэффициент крутящего момента	Применимые советы по окружающей среде
Углеродистая сталь C45	220℃	0,14~0,18	Общепромышленная, внутренняя сборка пресс-формы
А2 Нержавеющая сталь	300 ℃	0,18~0,22	Влажное помещение, обычная антикоррозийная сцена
А4 нержавеющая сталь	315℃	0,19~0,23	Прибрежные соляные брызги, химическая коррозионная среда

Материал и обработка поверхности Практическая ценность

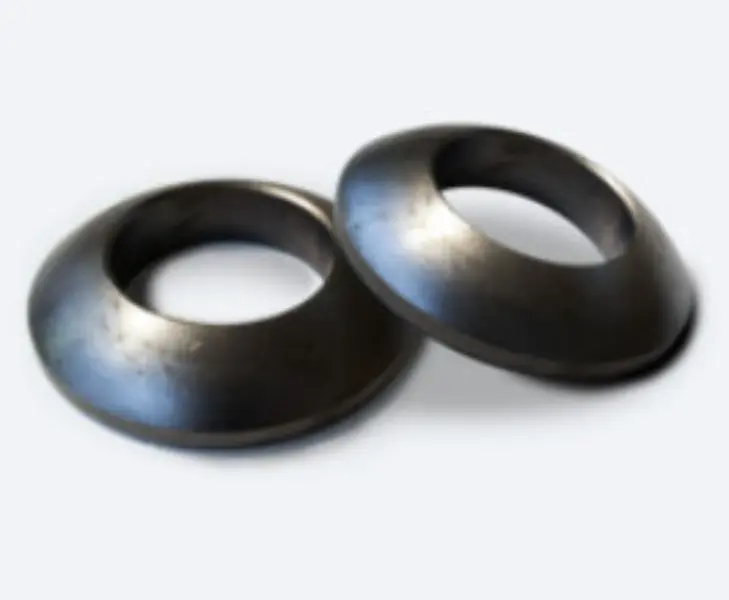

Различные конфигурации материалов и обработки поверхности обеспечивают шайбам целевую адаптацию к окружающей среде.DIN6319 Сферическая шайба Выпуклая и вогнутая самовыравнивающаяся шайбапринимает разнообразные варианты материалов. Шайбы из углеродистой стали C45 с бело-синим цинковым покрытием имеют равномерное покрытие и стабильные антикоррозионные характеристики, подходят для большинства сценариев наружной и общепромышленной сборки. Изделия, обработанные черным оксидом, отличаются низким коэффициентом трения и отсутствием отражающих бликов, что больше подходит для прецизионного внутреннего зажима пресс-формы и не влияет на точность обработки пресс-формы. Шайбы из нержавеющей стали A2/A4 отказываются от защиты поверхностного покрытия, обладают присущей им стойкостью к окислению и коррозии и идеально адаптируются к высокой влажности, соляному туману и суровым химическим условиям работы.

Все материалы поставляются с сертифицированных крупных сталелитейных заводов, обладают стабильными механическими свойствами и надежной твердостью, что гарантирует, что шайбы не деформируются и не выходят из строя под длительным сильным давлением. Поддерживаются индивидуальные обработки поверхности и изделия нестандартных размеров для удовлетворения индивидуальных инженерных потребностей.

Типичные сценарии применения

Благодаря мощной коррекции угла и балансировке напряжений,DIN6319 Сферическая шайба Выпуклая и вогнутая самовыравнивающаяся шайбашироко используется в высокоточных и тяжелых промышленных областях. В производстве пресс-форм повторяющийся зажим, а также тепловое расширение и сжатие вызывают деформацию плиты формы и отклонение от плоскостности, а комплект самовыравнивающихся шайб может автоматически компенсировать небольшие угловые ошибки, чтобы поддерживать стабильную силу зажима формы.

В тяжелом машиностроении, гидравлическом оборудовании, проектировании стальных конструкций и сборке базы генератора часто встречаются отклонения от осадки фундамента и установки оборудования. Комплект шайб DIN6319 может эффективно решить проблему неравномерной нагрузки на болтовые соединения, предотвратить вибрацию оборудования и ослабление соединения, а также обеспечить долгосрочную стабильную работу механических систем. Это необходимый оптимизированный крепежный элемент для механического проектирования и модернизации оборудования.

Стандартизированная упаковка и гарантия экспортной доставки

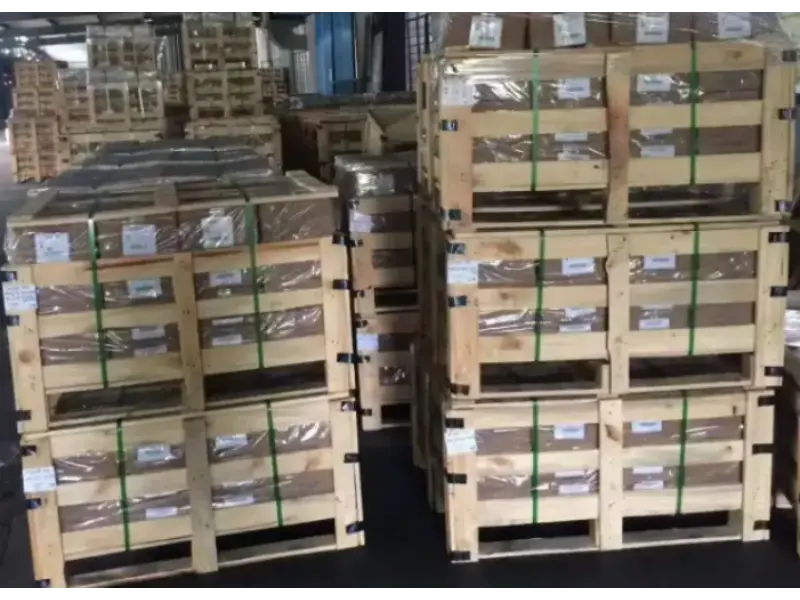

Являясь профессиональным производителем крепежных изделий, ориентированным на экспорт, компания Ningbo Gangtong Zheli Fasteners Co., Ltd. применяет строгую стандартизированную экспортную упаковку для всех готовых шайб, чтобы обеспечить целостность продукции во время трансграничных перевозок на большие расстояния. Обычные продукты упаковываются в водонепроницаемые и влагонепроницаемые пластиковые внутренние пакеты в сочетании с утолщенной внешней упаковкой из армированного картона, которая эффективно предотвращает ржавчину, царапины, столкновения и деформацию поверхности продукта.

Для оптовых экспортных заказов и заказов клиентов, отвечающих высоким стандартам, мы поддерживаем индивидуальную упаковку в деревянные ящики и упаковку на поддонах для дальнейшего повышения безопасности транспортировки. Вся упаковка может содержать индивидуальные логотипы брендов клиентов и эксклюзивные этикетки для удовлетворения потребностей экспорта бренда и управления складом. Перед каждой поставкой наша команда проведет полную проверку внешнего вида, размера и количества продукции.DIN6319 Сферическая шайба Выпуклая и вогнутая самовыравнивающаяся шайба,сортируйте и упаковывайте строго в соответствии с международными экспортными стандартами, а также комплектуйте сопроводительные документы, обеспечивая безопасную и беспрепятственную доставку товаров клиентам по всему миру.

Почему стоит выбрать крепежные детали Ningbo Gangtong Zheli

Мы уделяем особое внимание исследованиям, разработкам и производству высококачественных крепежных изделий стандарта DIN, используя отработанную технологию производства и полную систему контроля качества. ВсеDIN6319 Сферическая шайба Выпуклая и вогнутая самовыравнивающаяся шайбаПродукция производится в строгом соответствии с немецкими промышленными стандартами, с точными допусками по размерам и отличной взаимозаменяемостью.

От входного контроля сырья, прецизионной обработки, обработки поверхности до упаковки и доставки готовой продукции — на каждом звене осуществляется стандартизированный контроль качества. Мы предоставляем услуги по тестированию образцов, полноразмерную настройку от M6 до M64, стабильную поставку запасов и профессиональную предпродажную и послепродажную техническую поддержку. Благодаря надежному качеству продукции и продуманному экспортному обслуживанию мы установили долгосрочные отношения сотрудничества с клиентами в Европе, Америке, Юго-Восточной Азии и других регионах, получив широкое признание на мировом рынке промышленных крепежных изделий.

Часто задаваемые вопросы

В1: Необходимо ли использовать выпуклую и вогнутую шайбы в комплекте?

А1: Да. Только подобранная группа выпуклых шайб C-типа и вогнутой шайбы D-типа может реализовать функцию самовыравнивания по компенсации углового отклонения узла. Одна шайба не может обеспечить скользящую посадку и не может обеспечить эффект коррекции угла.

В2: В чем самая большая разница между сферическими шайбами ​​DIN6319 и обычными шайбами?

A2: Основное отличие заключается в возможности компенсации угла. Обычные шайбы могут только рассеивать давление, тогда как самовыравнивающиеся шайбы DIN6319 могут активно корректировать наклон при установке, устранять изгибающие напряжения болтов и значительно повышать безопасность и срок службы соединений, работающих в тяжелых условиях.

В3: Можно ли использовать шайбы DIN6319 в высокотемпературных и агрессивных средах?

А3: Да. У нас есть несколько вариантов материалов. Модели из нержавеющей стали A2/A4 адаптируются к агрессивным средам, а высококачественные материалы могут выдерживать постоянные высокотемпературные рабочие условия, удовлетворяя потребности использования в различных суровых условиях.
